Marca: GIGABYTE
Modelo: B560M DS3H

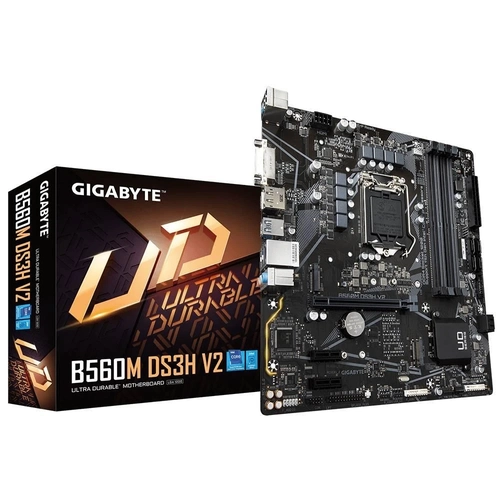

Placa Mãe Gigabyte B560M DS3H Intel® B560 Ultra Durable Motherboard with Direct 6+2 Phases Digital VRM, Full PCIe 4.0* Design, PCIe 4.0 M.2, GIGABYTE 8118 Gaming LAN, 8-ch HD Audio with Audio Caps, USB TYPE-C® , RGB FUSION 2.0, Q-Flash Plus O fornecimento de energia mais limpo e eficiente para a CPU com melhor desempenho térmico garantem estabilidade sob altas frequências da CPU e carga pesada.

Controlador PWM digital para fornecer a voltagem apropriada para a CPU. MOSFETs diretos de 6 + 2 fases RDS (on) sem PWM Doublers, cada fase de alimentação se conecta diretamente à CPU. Capacitores totalmente sólidos para melhorar a resposta a transientes e minimizar a oscilação. Conector de alimentação de CPU de pino sólido de 8 pinos. RGB FUSION 2.0 Com a placa-mãe B560, RGB Fusion 2.0 é ainda melhor com LEDs endereçáveis.

* RGB Fusion 2.0 oferece aos usuários a opção de controlar RGB integrado e RGB externo / faixas de luz LED endereçáveis para seus PCs. Já repleto de cores e padrões, RGB Fusion 2.0 nas placas-mãe da série B560 agora são atualizados com suporte a LED endereçável. Com tiras de LED endereçáveis externas *, onde cada LED é endereçável digitalmente, os usuários podem experimentar ainda mais padrões, estilos e iluminações. Com o B560, a placa-mãe suporta faixas de iluminação LED endereçáveis de 5v ou 12v e até 300 luzes LED.

RGB Fusion 2.0 com LEDs endereçáveis vem com novos padrões e várias configurações de velocidade com mais por vir. * LEDs endereçáveis estão disponíveis apenas em placas-mãe selecionadas, fitas de LED externas, fitas de LED endereçáveis não estão incluídas na compra da placa-mãe.

Especificações:
CPU:
Pacote LGA1200:
- Processadores Intel Core i9 de 11ª geração / processadores Intel Core i7 / processadores Intel Core i5
- Processadores Intel Core i9 de 10ª geração / processadores Intel Core i7 / processadores Intel Core i5 / processadores Intel Core i3 / processadores Intel Pentium / processadores Intel Celeron *
- O cache L3 varia com a CPU

* Limitado a processadores com Intel de 4 MB Smart Cache, família Intel Celeron G5xx5. O cache L3 varia com a CPU

Chipset:
- Chipset Intel B560 Express

Memória:
- Processadores Intel Core i9 / i7 / i5 de 11ª geração: suporte para módulos de memória DDR4 3200/3000/2933/2666/2400/2133 MHz
- Processadores Intel Core i9 / i7 de 10ª geração: suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
- 10ª Geração Intel Núcleo i5 / i3 / Pentium / Celeron processadores: Suporte para DDR4 módulos de memória 2666/2400/2133 MHz
- 4x soquetes DDR4 DIMM com suporte de até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
- Arquitetura de memória de canal duplo
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer (operar em modo não ECC)
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
- Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos:
- Processador gráfico integrado - suporte para gráficos HD Intel:
- 1x porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz
- 1x porta DVI-D, suportando uma resolução máxima de 1920x1200 @ 60 Hz
- 1x DisplayPort, com suporte para resolução máxima de 4096x2304 @ 60 Hz
- 1x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 30 Hz

* A porta DVI-D não suporta conexão D-Sub por adaptador.
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
* Quando a porta D-Sub e DisplayPort estão conectadas ao mesmo tempo, as imagens serão reproduzidas apenas do DisplayPort.
* Suporte para a versão HDMI 1.4 e HDCP 2.3.
* Suporte para até 3 monitores ao mesmo tempo

LAN:
- Chip Realtek GbE LAN (1000/100 Mbit)

Slots de expansão:
- 1x slot PCI Express x16, rodando a x16
- 2x slots PCI Express x1

O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0. (Nota)
O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.

Interface de Armazenamento:
CPU:
- 1x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4 / x2 suporte SSD) (M2P_CPU) (Nota)

Chipset:
- 1x conector M.2 (soquete 3, chave M, tipo 2260/2280 SATA e suporte a PCIe 3.0 x4 / x2 SSD) (M2A_SB)
- 6x conectores SATA de 6 Gb / s
- Intel Optane Memory Ready

* Consulte "1-7 Conectores internos" para ver os avisos de instalação dos conectores M.2 e SATA.
* Aceleração do sistema com memória Intel Optane habilitada apenas no conector M2P_CPU.

Chipset:
- 1x porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 1
- 5x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- 4x portas USB 2.0 / 1.1 disponíveis através dos conectores USB internos

Chipset + Hub USB 2.0:
- 2x portas USB 2.0 / 1.1 no painel traseiro

Conectores de E / S internos:
- 1x conector de alimentação principal ATX de 24 pinos
- 1x conector de alimentação ATX 12V de 8 pinos
- 1x cabeçalho do ventilador da CPU
- 3x conectores de ventilador do sistema
- 1x cabeçalho de tira LED endereçável
- 1x cabeçalho de tira LED RGB
- 6x conectores SATA 6 Gb / s
- 2x conectores M.2 soquete 3
- 1x cabeçalho do painel frontal
- 1x conector de áudio do painel frontal
- 1x conector USB 3.2 Gen 1
- 2x conectores USB 2.0 / 1.1
- 1x cabeçalho do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
- 1x cabeçalho de porta serial
- 1x cabeçalho de porta paralela
- 1x jumper CMOS claro
- 1x botão Q-Flash Plus

* Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

Conectores do painel traseiro:
- 2x portas USB 2.0 / 1.1
- 1x porta de teclado / mouse PS / 2
- 1x porta D-Sub
- 1x porta DVI-D
- 1x DisplayPort
- 1x porta HDMI
- 3x portas USB 3.2 Gen 1
- 1x porta USB Type-C ® , com suporte para USB 3.2 Gen 1
- 1x porta RJ-45
- 3x conectores de áudio

I / O Controller:
- Chip controlador de I / O iTE

Monitoramento H / W:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Alerta de falha do ventilador
- Controle de velocidade do ventilador (Se a função de controle de velocidade do ventilador é suportada dependerá do ventilador que você instalar.)

BIOS:
- Flash 1x 256 Mbit
- Uso de AMI UEFI BIOS licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
- Suporte para APP Center (Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.)
- BIOS
- EasyTune
- Rápida inicialização
- Jogo impulso
- ON / OFF Carga
- RGB Fusão
- Smart Backup
- Visualizador do Sistema de Informação
- Suporte para Q-Flash Plus
- Suporte para Q-Flash
- Sporte para instalação do Xpress

Software:
- Norton Internet Security (versão OEM)
- Utilitário de controle de largura de banda de LAN para jogos Realtek 8118

Sistema operacional:
- Suporte para Windows 10 de 64 bits

Fator de forma:
- Fator de forma Micro ATX; 24,4 cm x 24,4 cm

Conteúdo da embalagem:
- 1x Placa Mãe Gigabyte B560M DS3H (rev. 1.0)

12 Meses
